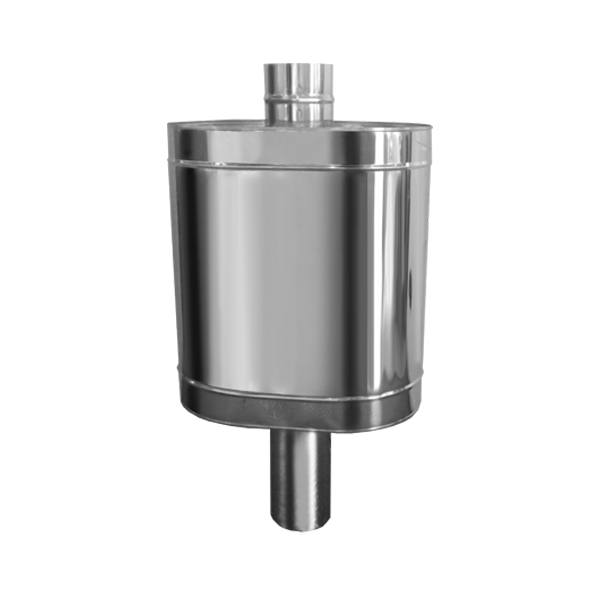

Натрубный бак для воды D115, AISI 304, 64л (Вулкан)

Натрубный бак для воды на 64 литра. Изготовлен из нержавеющей стали AISI 304.

При изготовлении используется высоколегированная нержавеющая сталь аустинитного класса AISI 304. Толщина стенки внутренней несущей трубы теплообменника, донышек теплообменника и бака составляет 0,8 мм. Диаметр внутренней несущей трубы бака состовляет 115 мм. Все баки снабжены штуцерами 3/4 для отвода и подвода воды.

Назначение и принцип работы

Натрубный бак используется для подогрева воды, находящейся в ёмкости бака, теплом дымовых газов, идущих по дымоходу от печи. Интенсивность теплообмена зависит от температуры дымовых газов, которая находится в пределах 300-600°C. Таким образом, скорость подогрева воды в натрубном баке зависит от объема бака и интенсивности горения топлива.

Монтаж и эксплуатация

Натрубный бак предназначен для установки на печь, работающую на твердом топливе бытового предназначения. При выборе натрубного бака необходимо просчитывать высоту всей конструкции от пола до потолка, включая печь и дымоход. Установку дымохода необходимо проводить с соблюдением противопожарных норм и правил, руководствуясь СП 7.13130.2013. Для удобной регулировки как интенсивности горения печи, так и скорости подогрева воды, рекомендуется над натрубным баком установить задвижку. Перед установкой убедитесь, что конструкция печи рассчитана на вес бака с водой. Удалите защитную пленку с элементов бака, если таковая имеется, проверьте бак на герметичность и соберите конструкцию с дымоходом, как показано на схеме. Соединение натрубного бака с элементами печи и дымохода производите с использованием жаростойкого герметика. Собранная таким образом конструкция - готова к эксплуатации. Залейте полный бак воды и растопите печь. Поддерживайте интенсивность горения дров в печи до достижения необходимой температуры воды в баке. Всегда перед протопкой заполняйте бак полностью.

Безопасность при эксплуатации натрубного бака и системы теплообменник-накопительный бак

• Не прикасайтесь к нагретым частям бака во время эксплуатации.
• Сливайте воду аккуратно, особенно во время интенсивного процесса теплообмена внутри бака.
• Не допускайте детей к бакам без контроля со стороны взрослых.
• Не топите печь без залитой в систему воды.
• Не оставляйте в баках воду при длительном неиспользовании, а особенно в зимнее время.
• Не вносите изменения в конструкцию бака.
• Не эксплуатируйте систему с какими-либо неисправностями.
• Не устанавливайте краны и вентили, которые могут закрыть систему теплообмена, кроме как показано на схеме, это может привести к нарушению циркуляции, созданию избыточного давления, к разрыву системы и, как следствие, может привести к ожогам и травмам!
• Не подключайте систему к устройствам, создающим давление (насосы, станции и др.), это может привести к повреждениям изделий системы, а так же к серьезным травмам!
• Используйте чистую воду.
• Очищайте водяную емкость от накипи по мере ее образования.
• Рекомендуется производить очистку внутренней трубы натрубного бака от сажи совместно с дымоходом не реже одного раза в отопительный период.

Допускается конденсатообразование на внутренней поверхности несущей трубы и на наружной стороне бака.

Комплектность

Каждое изделие укомплектовано инструкцией по эксплуатации.
Натрубный бак и накопительный бак комплектуются крышкой.
Крепеж и соединительные трубы в комплект не входят.
