Модернизация банной печи: технические решения



06 ноября 2013

В предыдущей статье мы подробно рассмотрели порядок изучения ситуации и формирование технического решения по модернизации отопительного прибора. В данной статье мы расскажем о практике решения проблемы – монтаже в бане дровяной печи-каменки от Каstor (Финляндия).

Любое изменение конструкции начинается с демонтажных работ. Не стал исключением и этот объект. При демонтаже печи открылись новые обстоятельства, позволившие однозначно рекомендовать заказчику смену банной печи. На фронтальной части печи, под облицовкой, были обнаружены повреждения корпуса, которые скрывались под каменной облицовкой. На фотографии видно как дымовые газы прорывались в помещение парной.

В ходе демонтажа была разобрана облицовка и часть фронтальной стены. Далее наступила очередь шкафа для камней и топки.

Установку банной печи Karhu-27 jk монтажная бригада начала с заливки основания и укладки керамической плитки. Загильзовка ранее смонтированного кирпичного дымохода особых затруднений не вызвала. Для гильзации был использован комплект одноконтурных труб «Вулкан», дымоходные трубы были закреплены с использованием опоры.

Перед установкой каменки осуществлен монтаж отсечного потолка и конвекционных решеток. Отсечной потолок в данном проекте выполнялся из трехсантиметровых талькохлоритных пластин. Обычно отсечной потолок в каминах изготавливается из базальтовой минеральной ваты, но в каменке такой потолок оказался бы неэффективным из-за высокой влажности.

В расположение конвекционных решеток пришлось внести изменение по причине неудобства монтажа (небольшие расстояния) и сложной внутренней конструкции кирпичного дымохода. Поэтому решетки, планировавшиеся к установке на правую стену каменки, перенесены на фасад.

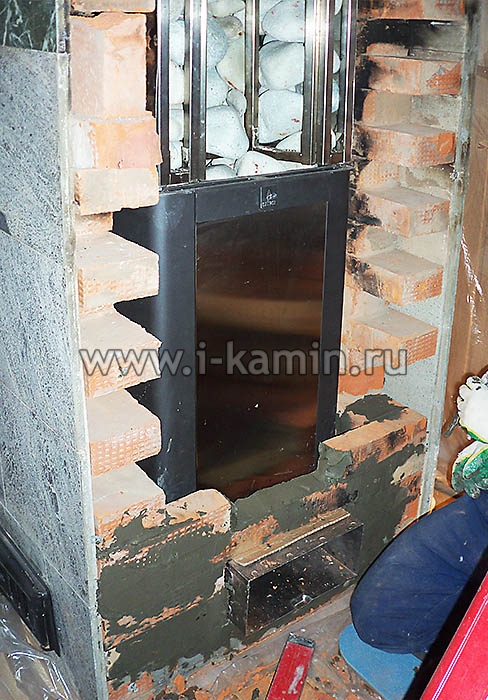

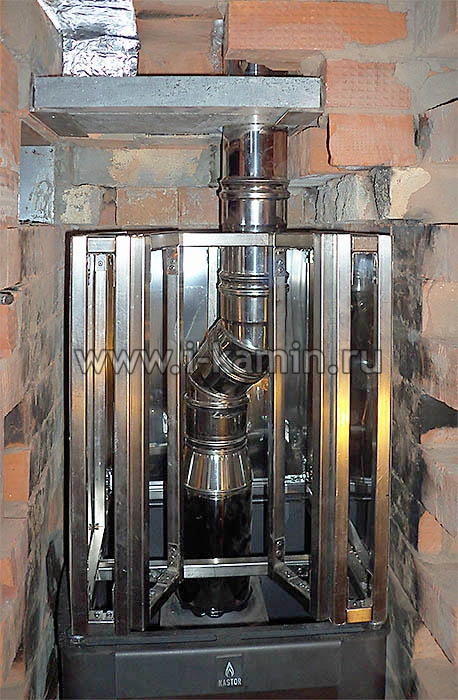

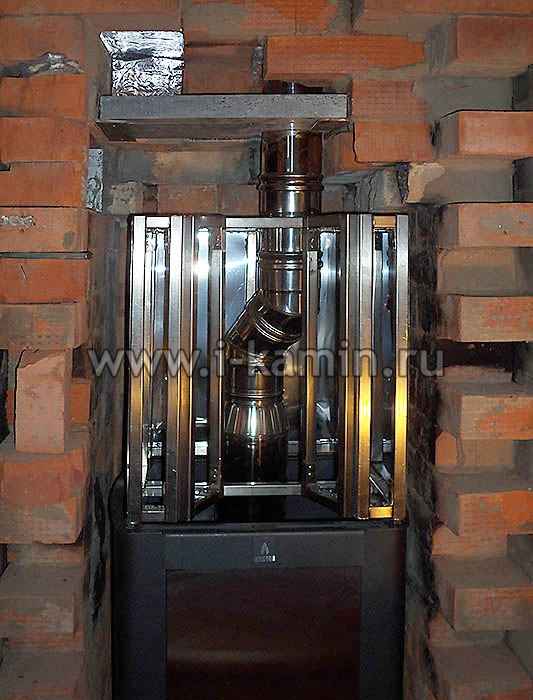

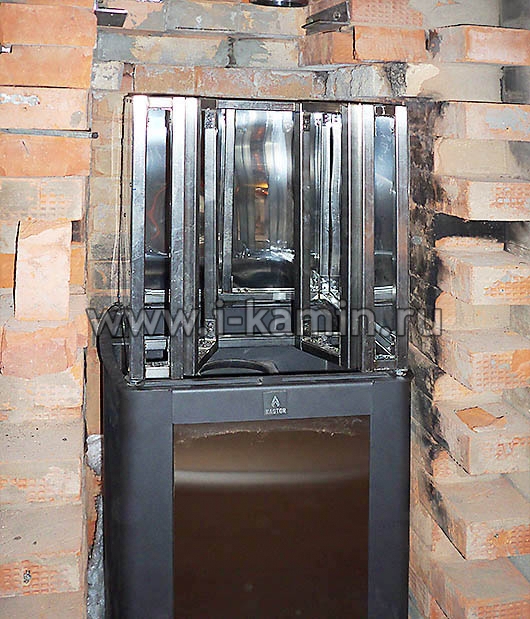

Каменку установили в кирпичный оклад, смонтировав на верхнюю часть банной печи короб из нержавеющей стали для камней. При монтаже короба основным условием было оставить свободными конвекционные каналы каменки.

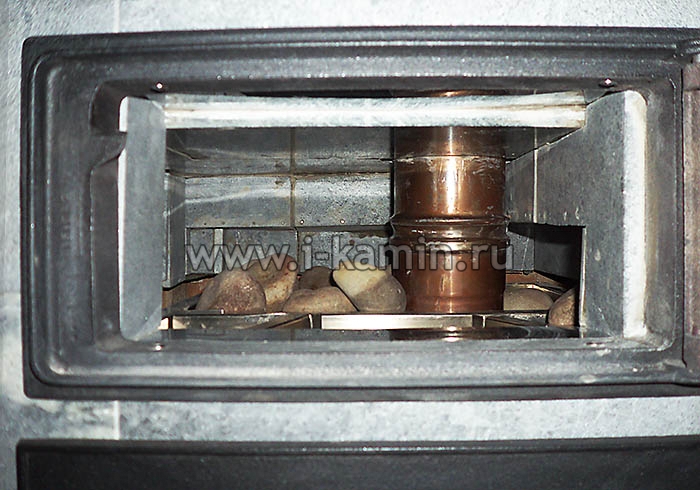

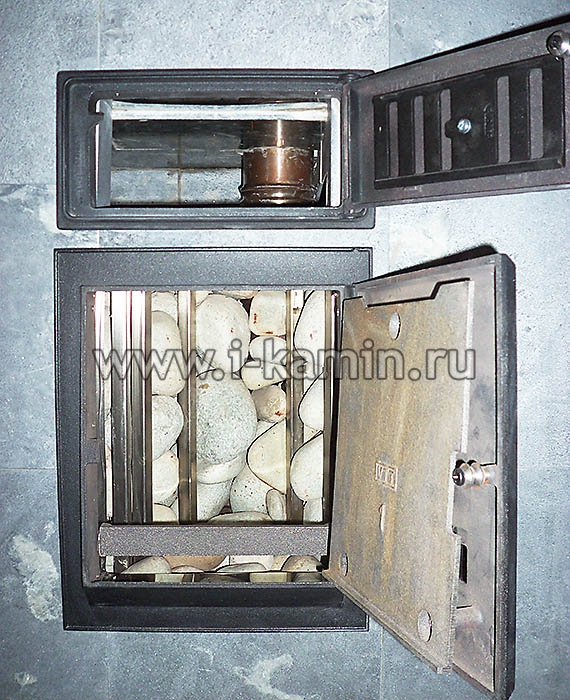

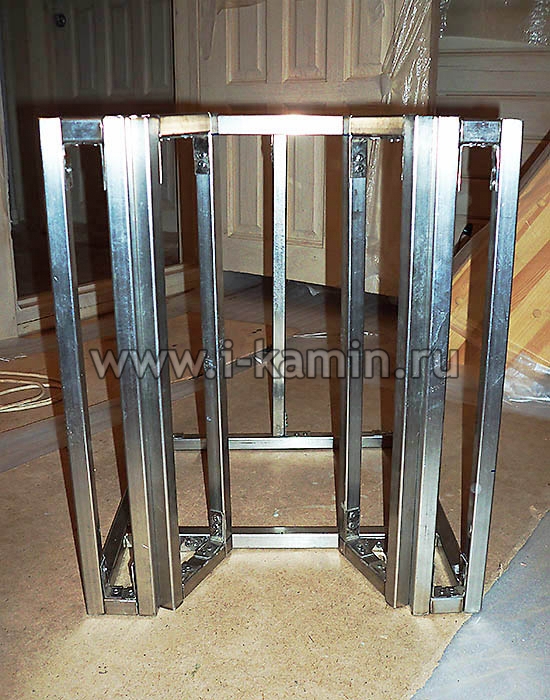

О коробе необходимо рассказать подробнее. Для получения пара заказчиком использовалось большое количество камней (свыше 200 кг). Согласно пожеланиям заказчика, камни должны были быть размещены внутри печи. Но, как мы видели на фотографиях, стены были все в саже, а потому было принято решение очистить стены, а камни для каменки разместить в металлическом коробе из нержавеющей стали.

Подсоединённую к дымоходу каменку пробно растопили, проверив направление конвекционных потоков воздуха.

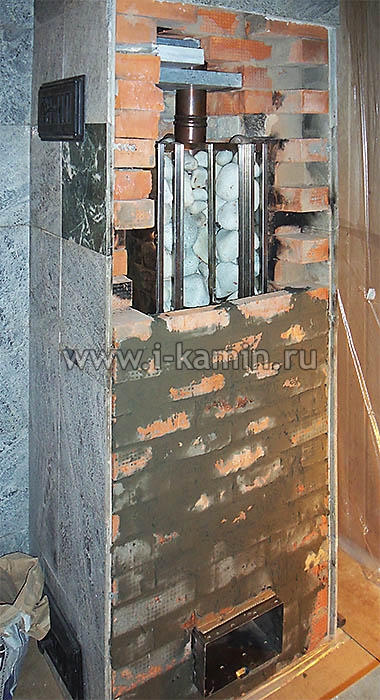

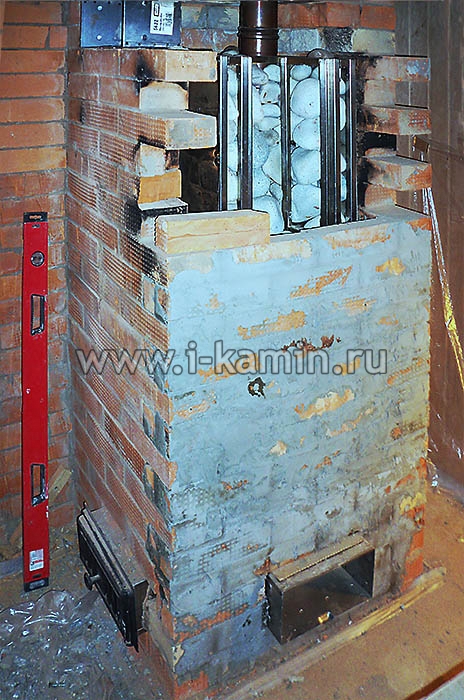

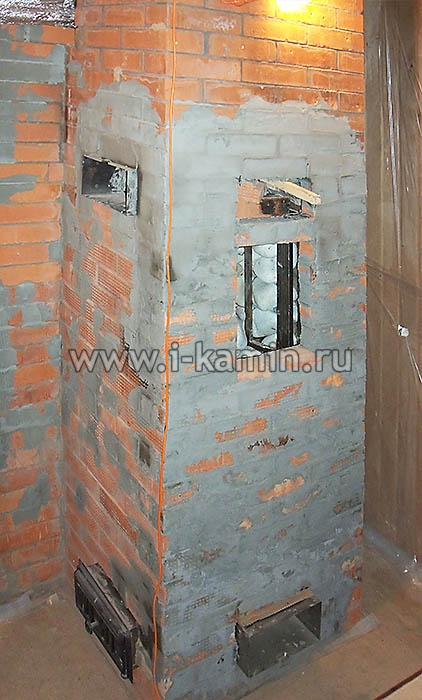

На следующем этапе монтажа банной печи необходимо было восстановить кирпичную стенку, демонтированную при разборке печи, и заново облицевать печь. Заказчиком было принято решение демонтировать оклад печи не только в парной, но и в комнате отдыха, а затем уложить новую плитку на всю поверхность печи и предтопочную зону.

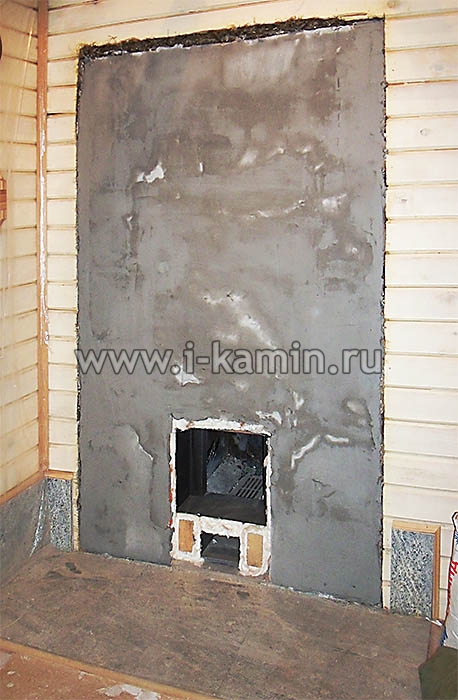

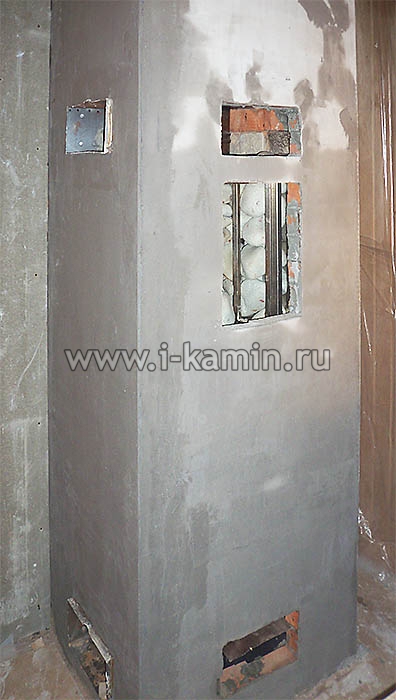

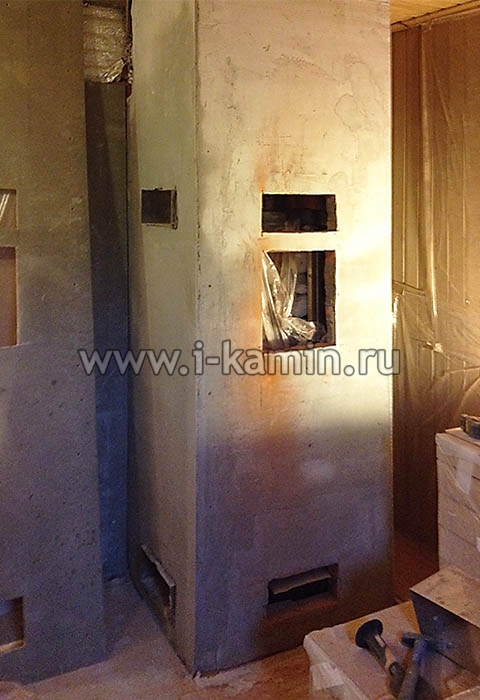

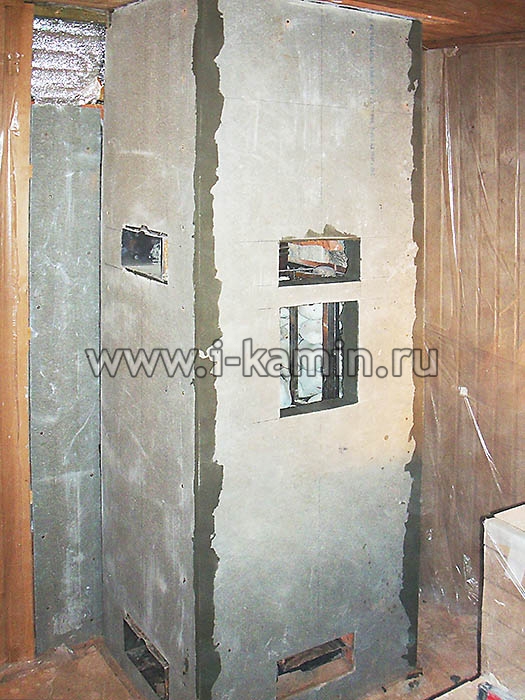

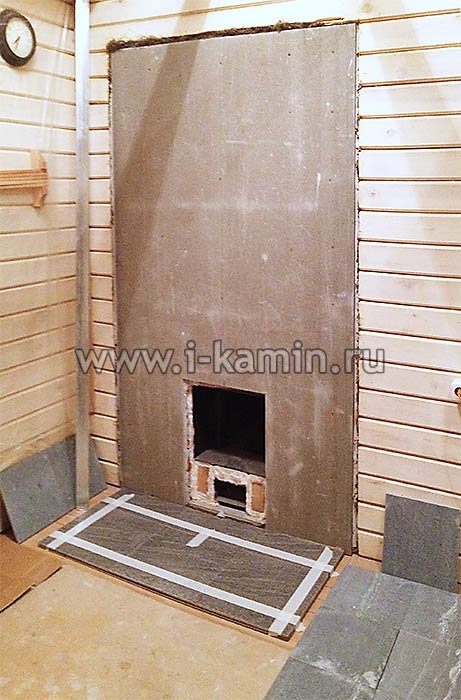

Удалив плитку, монтажная бригада восстановила геометрию кладки печи, предварительно оштукатурив ее, после чего печь была оклеена листами облицовки.

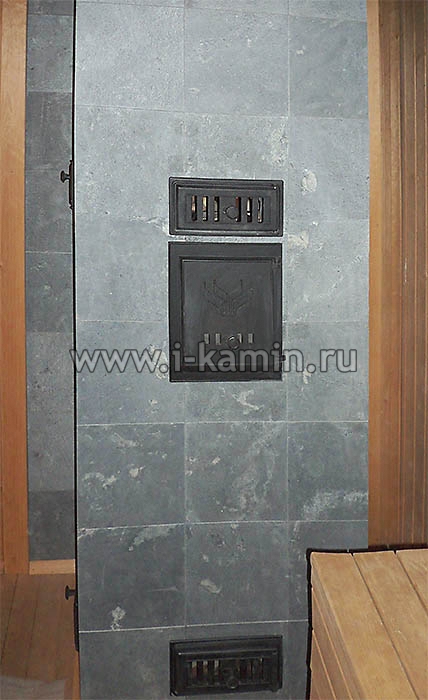

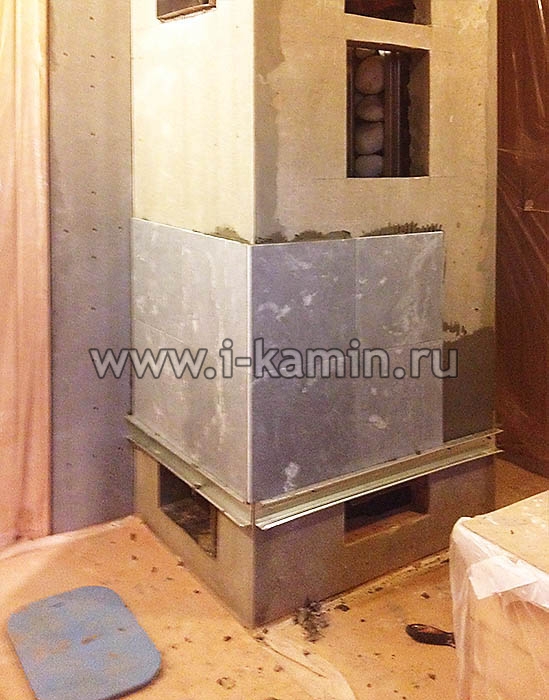

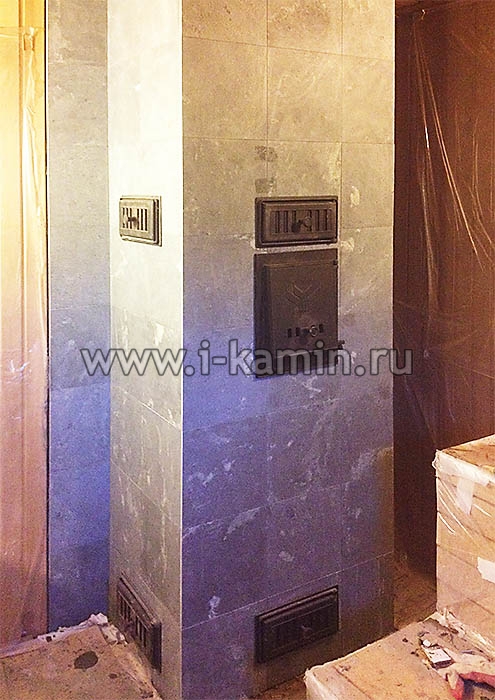

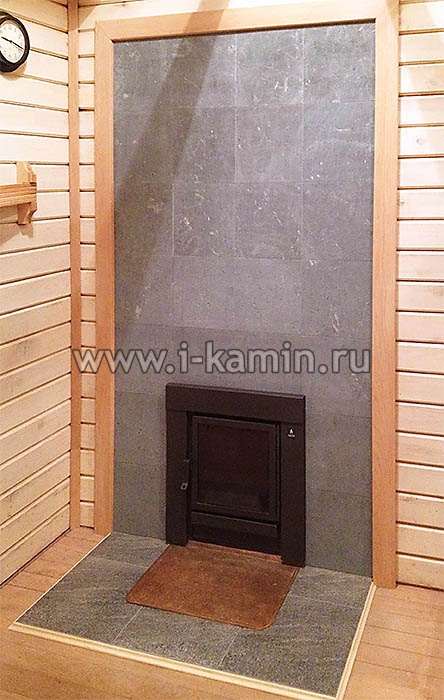

После предварительных работ приступили к завершающему этапу - укладке талькохлоритной плитки.

Дождавшись полного высыхания облицовки печи, наши сотрудники провели растопку каменки.

Итог: за указанное в договоре время модернизированная банная печь прогрела парное помещение до 90^oC – а значит, компания блестяще справилась с поставленной задачей.
