Монтаж чугунной топки

27 августа 2013

Сегодня практически все знают, что такое каминная топка суперкассета. Давайте еще раз, более подробно рассмотрим все положительные качества, этого отопительного прибора.

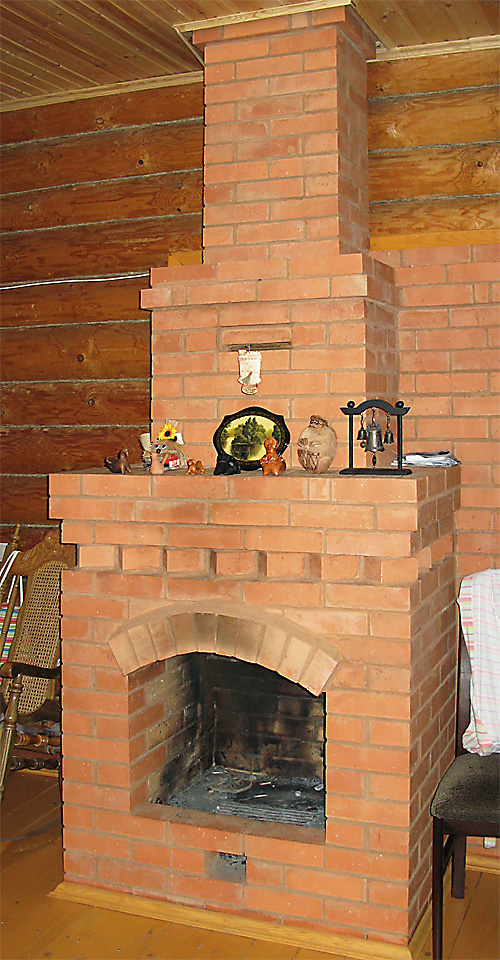

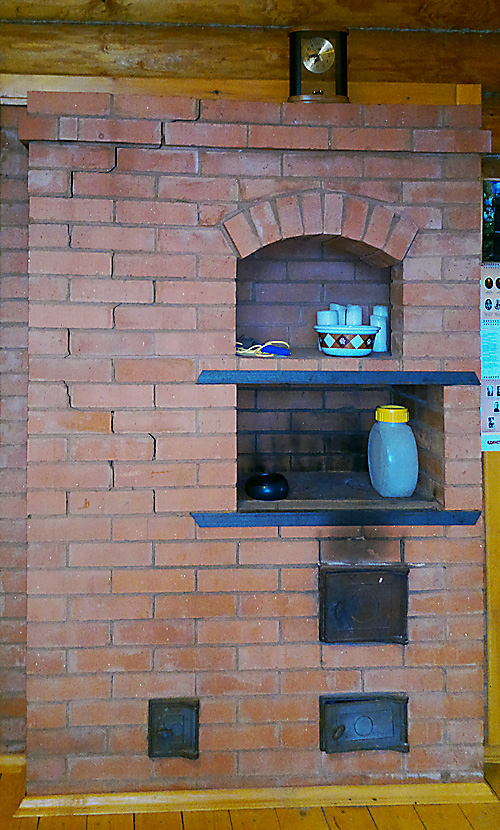

Рассмотрим случай, в компанию «Центр каминов» обратился заказчик, ранее смонтировавший для отопления деревянного дома комбинированную кирпичную печь, состоящую из открытого камина и отопительно - варочной печи. Печь установлена в простенок дома между кухней и гостиной. В кухне установили печь для приготовления пищи, гостиная, соответственно, получила камин с открытой топкой имеющей небольшие внутренние размеры: высота – 500 мм, ширина – 645 ммб глубина – 570 мм.


Монтаж чугунной топки Монтаж чугунной топки

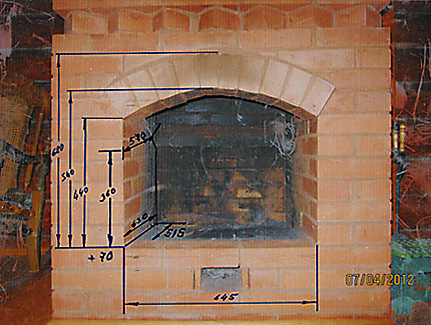

Причина обращения была в том, что эксплуатация открытой топки не приносит удовольствия. Камин было тяжело разжигать, в начале растопки камин поддымливал пока не прогревался; а так же при небольшой глубине топки, постоянно летят искры в помещение. После изучения фотографий и чертежей с размерами, заказчику было предложено модернизировать открытый камин путем установки каминной топки суперкассеты компании Keddy (Швеция).

Монтаж чугунной топки


Монтаж чугунной топки

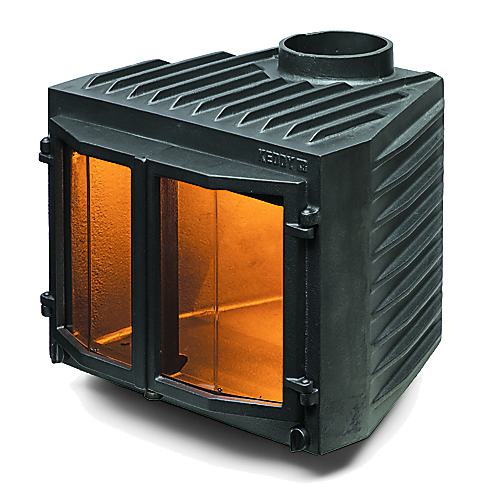

Заказчиком была выбрана модель SK 210VG.

Отличительными особенностями данной модели суперкассеты (как и других чугунных топок Keddy) являются:

  • цельнолитой корпус каминной топки (единственный в мире имеющий запатентованную конструкцию и не имеющий аналогов) из термостойкого легированного чугуна с гарантией от производителя 20 лет и сроком службы более 50 лет;
  • идеальная герметичность топки и подача горячего воздуха на горение через боковые полости топки позволяют получить высокий КПД, четко регулировать длительность и интенсивность горения, и получать длительную теплоотдачу (до 10 час. от одной закладки дров);
  • cистема подачи воздуха «Чистое стекло» обеспечивает постоянный обдув стекол горячим воздухом сохраняет их всегда чистыми;
  • отсутствие уплотнительных шнуров на дверцах суперкассеты избавляет владельцев топки от периодической их замены;
  • конструкция топки позволяет распахнуть дверцы и любоваться открытым огнем;
  • прочная, неприхотливая и долговечная топка может использоваться в качестве основного отопительного прибора всю зиму;
  • наконец, система подачи воздуха на горение через боковые полости корпуса топки создает необыкновенно красивую игру огня.

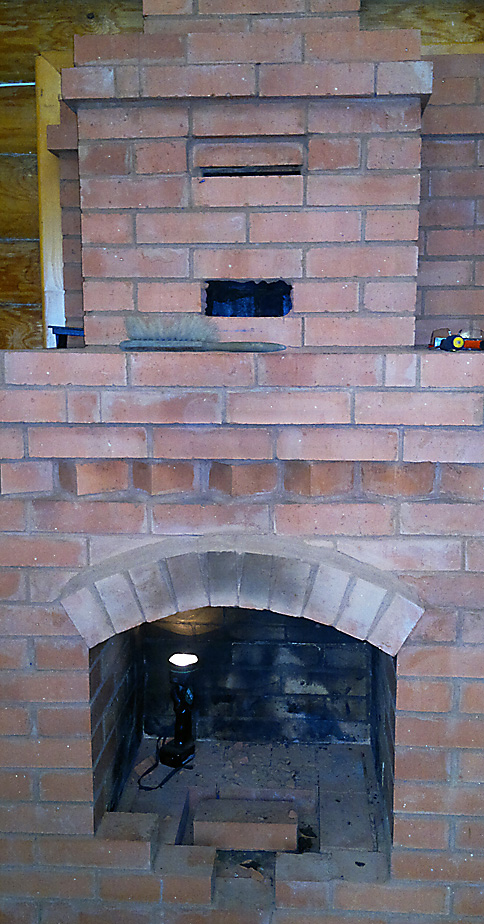

В итоге, после выезда инженера замерщика на объект заказчика, монтажной бригадой компании «Центр каминов» была смонтирована топка SK 210VG. Суперкассета великолепно вписалась во внутренние габариты топочной камеры открытого камина, причем оставались необходимые расстояния для конвекционных потоков воздуха вокруг топки, предназначенных для обогрева помещения. При монтаже суперкассеты требовалось внести изменения в конструкцию открытого камина, демонтировав ограничительные кирпичи, расположенные перед колосниковой решеткой и вырезать технологические отверстия для установки решеток подачи холодного воздуха под топкой, и выхода горячего воздуха над полкой камина.

Монтаж чугунной топки

Для подключения каминной топки к существующему дымоходу были подобраны элементы чугунных дымоходных труб Keddy № 1, 2, 3. Демонтаж кирпичной кладки камина и установка чугунных решеток не затруднили процесс монтажа, печной раствор на котором собрана кирпичная печь, как правило, довольно легко демонтируется, и не создают затруднений при работе.

Монтаж чугунной топки

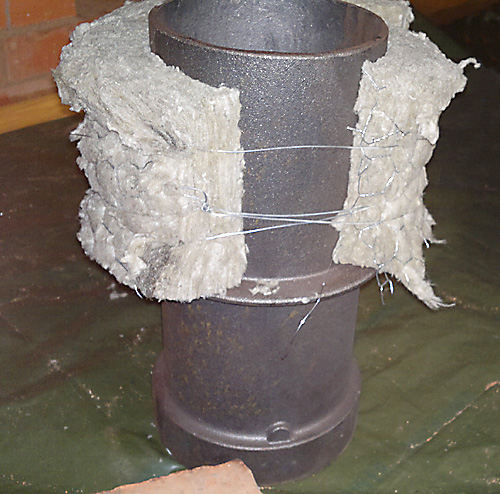

Внутри кирпичного дымохода были смонтированы чугунные трубы. Далеко не все знают, что в комплекте с суперкассетой поставляется специальный элемент, на жаргоне печников называемый «каркалыга», этот элемент представляет собой изогнутую металлическую полосу с кольцом (опорная ножка из стали). Ее предназначение – крепление чугунных труб в кирпичном дымосборнике открытой топочной камеры. При монтаже на элемент чугунного дымохода № 3, была закреплена армированная базальтовая вата, ее основная задача предотвратить выход в дымоход нагретого вокруг топки конвекционного воздуха. Нижняя труба, зафиксированная на «каркалыге», располагалась в месте подключения к дымоходному патрубку суперкассеты.

Для удобства работы по установке топки в ограниченном пространстве, с суперкассеты были сняты дверцы с термостойким стеклом. Если при монтаже топки с нее снимаются дверцы, то следует помнить, что под каждой петлей дверцы имеются регулировочные шайбы, с помощью которых дверца топки четко подгоняется к рамке по высоте. Топка устанавливается по месту, таким образом, чтобы дверцы раскрывались максимально полно. Наиболее сложная задача – это совмещение осей дымоходного патрубка суперкассеты и подсоединяемых чугунных труб. После совмещения элементов происходит ослабление закрепленных труб и трубы плавно опускаются на дымоходный патрубок топки.

На все соединения чугунных дымоходных труб между собой, и в месте соединения трибами и топки, в ходе монтажа наносится высокотемпературный герметик (входит в комплект поставки топки, или любой другой термостойкий герметики для печей и дымоходов). На кирпичную кладку камина с применением печного раствора были установлены чугунные решетки.

После окончания монтажа и высыхания герметика заказчику были доведены правила розжига огня в чугунной топке. Эти правила направлены на то, что бы не позволять создавать высокую температуру внутри топки, до момента его полного прогрева.

Монтаж чугунной топки

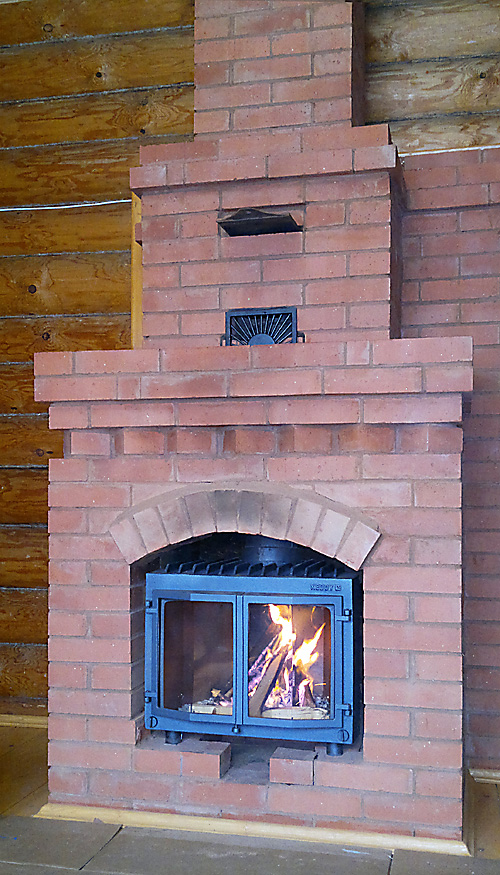

Что получил заказчик при установке суперкассеты SK-210VG от компании Keddy? Заказчик получил современный камин, которым он стал пользоваться ежедневно, исчезли проблемы с выбросом дыма, перестала поступать копоть в помещение, Благодаря закрытым дверцам топки искры перестали представлять опасность для помещения. При работе камина в помещении поддерживается комфортная температура, длительность горения достигает 10 часов. Также заказчиком отмечено, насколько проще стала разжигаться печь на кухне, после розжига камина.

Чуть позже заказчик попросил изготовить металлическую конструкцию по внутренним размерам суперкассеты – мангал с шампурами для приготовления шашлыка, но это уже другая история.
