Особенности дымохода для котла



    28 мая 2013

    ДымоходДымоход для котла – это сложное инженерное сооружение, проектирование, изготовление и монтаж которого требует знания технической и нормативной документации. Только неукоснительное следование всем нормам и правилам гарантирует безопасное и долговечное функционирование котельного дымохода.

    Качества, которыми должен обладать котельный дымоход:

    • Устойчивость к коррозии;
    • Хорошая теплоизоляция;
    • Наличие точки отвода конденсата;
    • Минимальное сопротивление движению отработанных газов.

    В данной статье мы поговорим о каждом из этих параметров, а также расскажем об элементах и материалах, необходимых для качественного монтажа.

    Устойчивость дымохода к коррозии.

    ДымоходПри сгорании дизельного и газового топлива, на котором работает 90% современных котлов, образуется много различных едких органических соединений. Их обычно называют кислотным конденсатом.

    Если такой конденсат воздействует на стальной дымоход, который не рассчитан на воздействие агрессивной среды, то срок его службы сокращается до 2-5 лет. Если же использовать дымоход из коррозионностойкой стали (например, марки AISI 321), то дымоход прослужит более 50 лет.

    Хорошая теплоизоляция.

    Большая часть соединений, образующихся в камере сгорания котла, находится в газообразном состоянии (в том числе и водяной пар). Однако при охлаждении дымовых газов до температуры порядка 40-60°С продукты сгорания топлива накапливаются на стенках дымохода в виде капелек жидкости. Это явление носит название «кондесатообразование», а температура, при которой образуется конденсат, называется «точкой росы». При проектировании дымохода нужно стремиться, чтобы точка образования конденсата была максимально смещена к верхнему концу дымохода, а в идеале – и вовсе находилась за его пределами.

    Для того, чтобы сохранить тепло отработанных газов и сместить точку образования росы как можно выше, применяется теплоизоляция дымоходной трубы. Обычно в качестве теплоизолятора используют базальтовую вату. Чем толще изоляция дымохода, тем меньше тепловых потерь возникает у отработанных газов по пути их следования по дымоходу, а значит, и точка росы будет находиться ближе к верхней части дымохода.

    Чем выше находится точка росы, тем меньшее количество кислотного конденсата образуется внутри дымохода, как следствие – продлевается его срок службы. Исследованиями определена оптимальная толщина изоляции для нашей климатической зоны – она составляет 50 мм.

    Таким образом, хорошая теплоизоляция снижает количество едкого конденсата и способствует увеличению срока службы дымохода.

    Точка отвода конденсата в дымоходе для котла.

    Как было описано выше, в дымоходной системе образуется кислотный конденсат. Чтобы предотвратить попадание конденсата в камеру сгорания, необходимо оборудовать дымоход точкой отвода. В противном случае КПД отопительного котла может существенно снизиться, а сам котел или отдельные его элементы – выйти из строя.

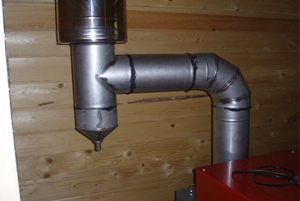

    Поэтому обязательным элементом котлового дымохода является конденсатосборник. Обычно сборник конденсата устанавливается на нижний выход тройника (боковой выход направлен в сторону котла, а верхний идет на улицу). Конденсат можно собирать в специальной емкости, но наиболее удобное решение - присоединить к сборнику конденсата специальный кислотостойкий шланг, и отводить конденсат в канализацию, предварительно нейтрализуя его.

    ДымоходМинимальное сопротивление движению дымовых газов в дымоходе.

    По ходу движения отработанных газов в дымоходе может быть значительное число точек сопротивления (изменения направления) движению дыма – отводы, тройники, наклонные и горизонтальные участки, шероховатости дымохода, точки соединения дымоходных труб и т.д. Однако любое сопротивление в дымоходе приводит к потере скорости движения дымовых газов, а следовательно, к их охлаждению, что приводит к образованию конденсата.

    При проектировании дымохода для котла необходимо стремиться к минимальному количеству точек сопротивления. Не рекомендуется устанавливать на верхнем конце дымохода зонт или дефлектор. Это может привести к тому, что зимой пары воды будет накапливаться на поверхности зонта и замерзать. Со временем на зонте образуются наледь, ледяные сосульки, которые будет препятствовать нормальному выходу дыма. Кроме того, попадание кислоты на металлическую кровлю может привести к ее разрушению и нарушению герметичности.

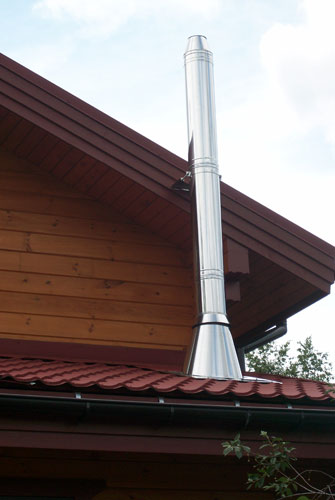

    По этим причинам рекомендуется устанавливать в верхней части дымохода элемент, называемый конусом. Конус не препятствует выходу дыма, а осадки, естественным путем попадающие в дымоход, будут снижать концентрацию кислот, промывать канал дымохода от едкого конденсата и отводиться через сборник конденсата. Это позволяет существенно продлить срок службы дымохода.

    Рекомендуемые параметры дымоходной системы для дизельных и газовых котлов:

    • Дымоход должен быть изготовлен из коррозионностойкой стали типа AISI 321;
    • Теплоизоляция дымоходного канала должна быть не менее 50мм;
    • Дымоходная система должна содержать тройник с конденсатосборником и конус на верхнем окончании дымохода.

    Всем этим параметрам соответствуют модульные дымоходы из нержавеющей стали завода «Вулкан» (г. Санкт-Петербург).
